Водяной тепловентилятор Sonniger CR1
Водяные тепловентиляторы SONNIGER (Соннигер) серии CR предназначены для отопления любых зданий и помещений промышленного и коммерческого назначения:
- Складские, промышленные и транспортные объекты
- Общественные и административные объекты
- Торговые, развлекательные и спортивные центры
- Агропромышленные комплексы и тепличные хозяйства
Тепловентиляторы Sonniger CR нового поколения, благодаря увеличенному размеру ребер теплообменника и уменьшенному расстоянию между ними, обеспечивают еще большую ΔT° и эффективно работают на всех скоростях вентилятора.
Тепловентилятор подключатся к источнику горячего водоснабжения или отопления с помощью гибкой подводки. Принцип работы основан на протекании горячей воды через теплообменник, который отдает тепло струе нагнетаемого воздуха. Монтаж может быть настенным или подпотолочным, крепится на монтажную консоль (консоль приобретается отдельно). Управление тепловентилятором осуществляется через пульт Sonniger COMFORT
Преимущества:

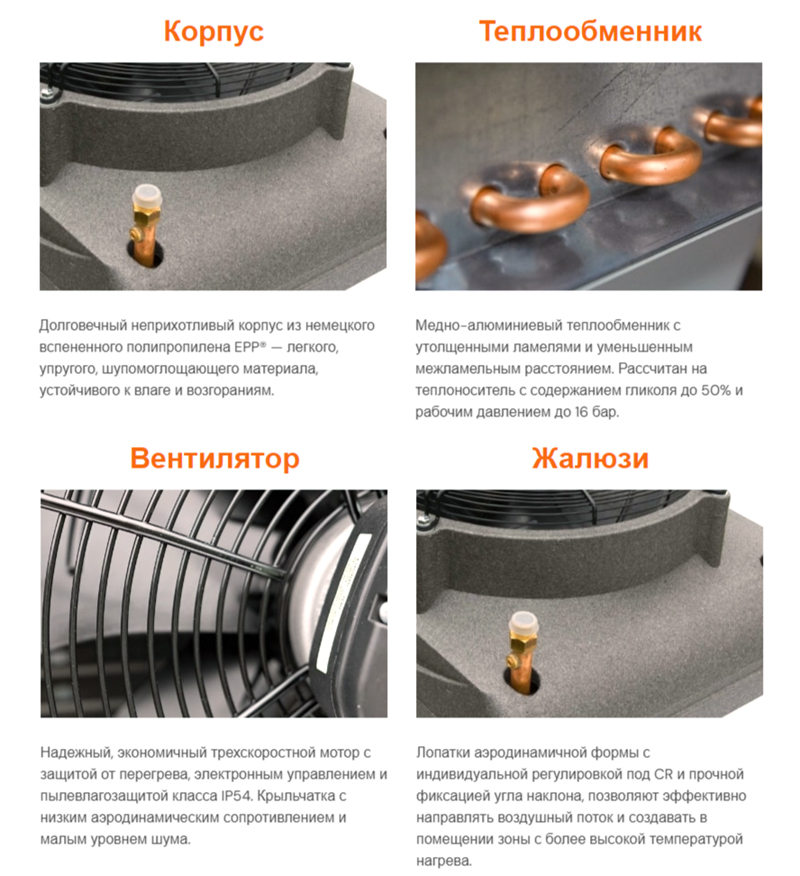

- Тепловентилятор данной серии оснащен надежным, экономичным трехскоростным мотором с защитой от перегрева, электронным управлением и пылевлагозащитой класса IP54.
- Корпус из вспененного полипропилена (EPP) — легкого, упругого, шумопоглощающего материала, устойчивого к влаге и возгораниям.
- Регулируемые жалюзи и монтажный кронштейн с поворотной конструкцией позволяют плавно менять направление потока нагретого воздуха для оптимального распределения тепла в помещении.
- Надежность — высококачественные комплектующие, а также применение современных технологий обеспечивают эффективную, надежную работу и долговечность оборудования.
Рекомендации по монтажу:
Тепловентиляторы CR устанавливаются на стенах или потолке с помощью монтажных кронштейнов под углом 90°, 60° или 30°в вертикальной плоскости. Кронштейн позволяет поворачивать агрегат в горизонтальной плоскости на угол до 78° в одну сторону, и до 50° в другую, сохраняя достаточное пространство для подключения к теплосети.
Тепловентиляторы также можно устанавливать на стене и под потолком на шпильках с помощью втулок М8 (входят в стандартную комплектацию) или монтажных кронштейнов.
Расположение при групповом монтаже на стене (вид сверху):
1. Необходимо обеспечить равномерное распределение теплого воздуха по всему объему помещения.
2. При установке тепловентиляторов в углах струю воздуха нужно направить в центр помещения.
3. Устанавливая приборы друг напротив друга размещайте их в шахматном порядке.
4. Воздушные потоки должны быть направлены в зону пребывания людей.
5. Исключить преграды на пути воздушного потока.
6. Обеспечить полноценную циркуляцию воздуха вокруг аппарата.

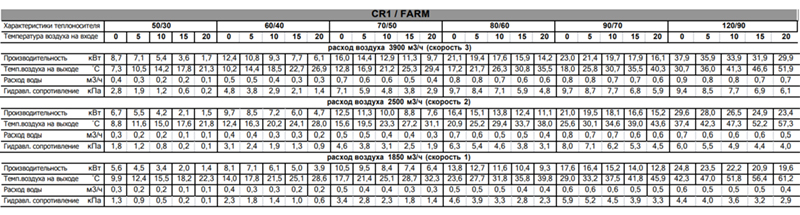

Таблица тепловой мощности:
Схема подключения тепловентилятора:

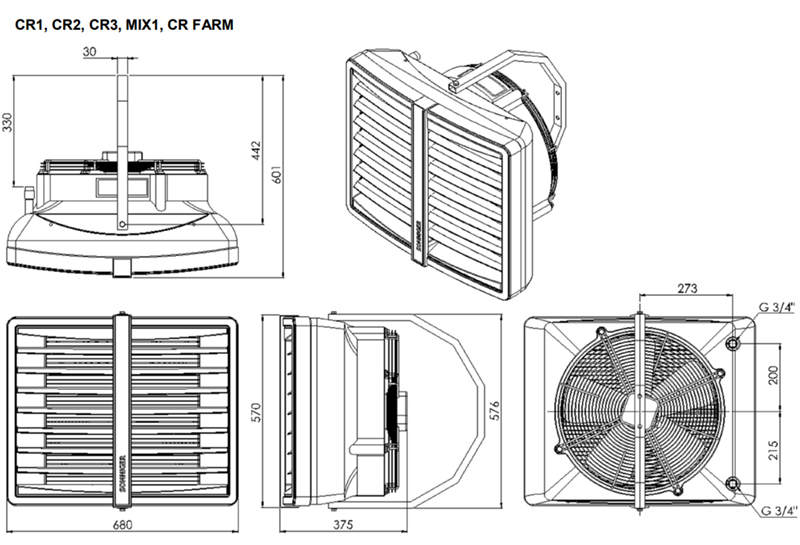

Габариты:
ЕС мотор (Electronically Commutated-Электронно коммутируемый вентилятор) представляет собой двигатель постоянного тока, со встроенной электроникой коммутации и постоянными магнитами во внешнем роторе. Принцип работы - плавная регулировка оборотов.
АС мотор (Асинхронный двигатель) – это электрический двигатель переменного тока, действующий на основе вращающегося магнитного поля статора. Принцип работы старт/стоп, ограничен несколькими ступенями регулировки оборотов.
Если говорить просто, то основным отличием ЕС моторов от АС является сниженное энергопотребление. ЕС двигатели соответствуют действующей европейской директиве по энергосбережению ERP 2020, и в процессе работы выделяет ощутимо меньше тепла по сравнению с АС. Также в EC двигателе отсутствуют тепловые потери и, соответственно, повышается КПД.
Некоторые модели водяных тепловентиляторов могут работать на охлаждение, в качестве хладагента применяется холодная вода или этиленгликоль.
Тепловые характеристики приведены при температуре воздуха на входе +0 °С, максимальном расходе воздуха и максимальной температуре теплоносителя (указанной в таблице тепловой мощности от производителя).
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.
