Коробка соединительная TERMBOX Ex 160N-L
Коробка соединительная TERMBOX Ex 160N-L предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся с индикацией напряжения на кабелях нагревательных саморегулирующихся.
Коробка устанавливается непосредственно на трубопроводе и может применяться с тепловой изоляцией толщиной до 120 мм. Нагревательный кабель вводится под тепловую изоляцию без применения дополнительных устройств. Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм².
Технически характеристики:
- Степень пылевлагозащиты: IP66
- Температурная группа: Т6
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
- Рабочий диапазон температур окружающей среды: -60…+50 °С
- Максимальное напряжение: 550 В
- Максимальный ток: до 66 А
Комплектация:
Корпус 160х160х92 мм: 1 шт.
Клеммник винтовой L 16 мм²: 3 шт.
Клеммник винтовой N 16 мм²: 2 шт.
Клеммник винтовой PE 16 мм²: 2 шт.
Держатель клемм: 2 шт.
DIN-рейка 140 мм с крепежом: 1 шт.
Перемычка 140 мм: 1 шт.
Перемычка для клеммников: 1 шт.
Заглушка М25: 4 шт.
Заглушка М32: 1 шт.
Шпилька заземления М6х45: 1 шт.
Гайка М6: 4 шт.
Шайба М6: 2 шт.
Шайба М6 гроверная: 4 шт.
Устройство ввода под теплоизоляцию нагревательного кабеля: 1 шт.
Коробка упаковочная: 1 шт.
Руководство по эксплуатации: 1 шт.

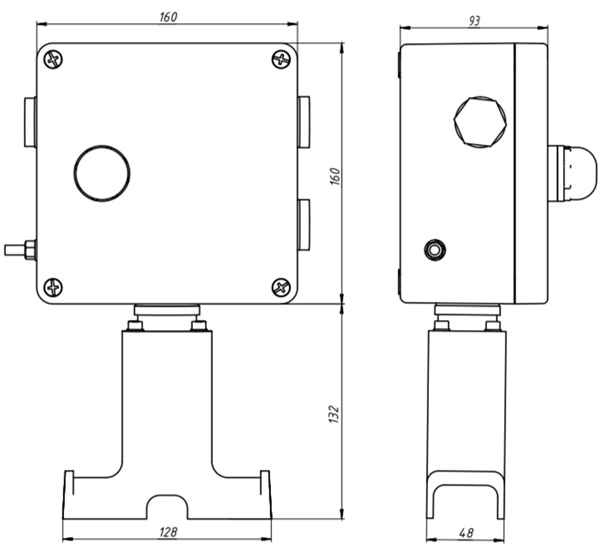

Габаритные размеры:
- term_Termbox_ex_160_n-l.pdf (4.81 MBytes) - Руководств опо эксплуатации (совмещенное с паспортом)
- certificate_termbox_ex.pdf (1.83 MBytes) - Сертификат соответствия
